Для монтажа на плоскую поверхность
Серийный номер, Part No.: HOL-RipEX-FLAT, HOL-RipEX2-FLAT
Производитель: RACOM
Описание
Кронштейн Flat bracket спроектирован для крепления радиомодема RipEX и RipEX2 на плоскую поверхность. Представляет собой профилированную монтажную пластину с четырьмя отверстиями для фиксации кронштейна к модему с помощью винтов с шайбами, идущих в комплекте и двумя сквозными отверстиями + четырьмя резьбовыми отверстиями для крепления к плоскости. Кронштейн Flat bracket применяется для монтажа модема на стене, на стенке монтажного бокса в случае отсутствия DIN-рейки, на другие плоские горизонтальные или вертикальные поверхности.
Технические характеристики
Длина - 184 мм
Ширина - 95 мм
Высота - 8 мм
Расстояние между сквозными монтажными отверстиями - 174 мм (по центрам)
Расстояние между резьбовыми монтажными отверстиями - 174 х 70 мм (по центрам)
Диаметр сквозных монтажных отверстий - 2 х 4,5 мм
Диаметр резьбовых монтажных отверстий - 4 х M3
Толщина материала пластины - 1 мм
Монтажная схема RipEX

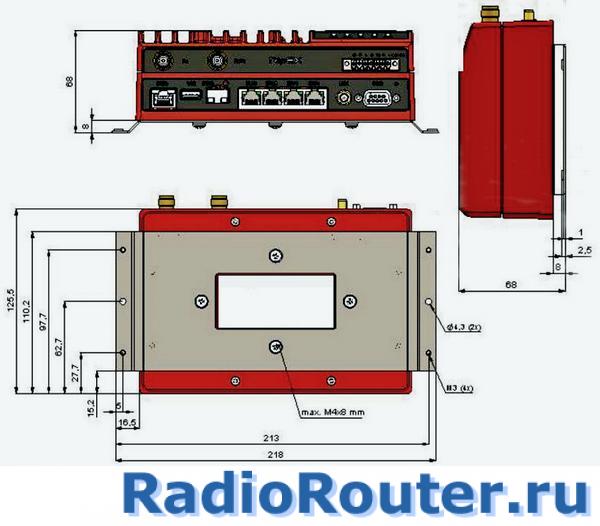

Монтажная схема RipEX2
|
|
