Модем DATARADIO T-96 SR-F снят с производства. Рекомендованная замена - радиомодем Guardian.

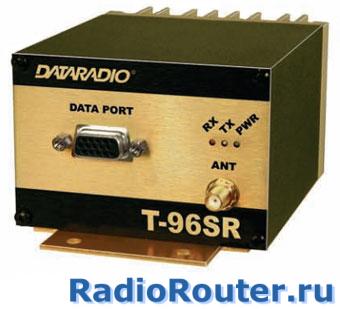

Краткая характеристика Датарадио T-96SR-F
Модель Датарадио T-96SR с индексом F оснащена вентилятором принудителльного охлаждения и обеспечивает работу со 100% циклом передачи, обеспечивая непрерывную передачу длинных сообщений. Применяется для обеспечения работы ведущих или ведомых контроллеров в радиосетях, предполагающих интенсивный обмен сообщениями повышенной размерности (продолжительность передачи более 30 секунд), либо предъявляющих повышенные требования к охлаждению аппаратуры. По другим параметрам радиомодем T-96SR/F аналогичнен базовой модели T-96SR.
- Высокая скорость обмена цифровыми данными в эфире и пропускная
способность
- Программная настройка выходной мощности передатчика
- Удаленная диагностика по эфиру
- Управлением потоком с использованием сигналов
RTS/CTS
- Работа на каналах с различным шагом сетки
радиочастот в полудуплексном или симплексном
режимах
- Светодиодная индикация режимов работы
- Имеется модель для использования во
взрывоопасной среде (для США и Канады)
- Модель обеспечивает работу со 100% циклом передачи
Краткое описание радиомодема DATARADIO
Радиомодем Датарадио T-96 SR-F давно завоевал всеобщее признание благодаря гибкости настройки, доступной цене и высокой надежности. Радиомодем находит применение во множестве сфер: электроэнергетика, газовые службы, водоснабжение, управление промышленными устройствами.
Беспроводной радиотерминал Датарадио T-96 SR-F представляет собой "прозрачное" устройство , не требующее сложной настройки. Для передачи данных радиомодем не использует специальные протоколы обмена, данные передаются в радиоканал в той последовательности, в которой были приняты радиомодемом от контроллера, терминала или ПК по интерфейсу RS-232 без искажений и дополнительной обработки.
Радиотерминал DATARADIO T-96 SR-F разработан специально для построения промышленных цифровых сетей передачи данных и удаленного управления стационарными и мобильными объектами. Имеет встроенный специализированный приемопередатчик с малым временем доступа к радиоканалу. Обеспечивает асинхронный передачу данных на скоростях 19200, 9600 или 4800 бит/с в каналах с шагом сетки радиочастот 25, 12,5 или 6,25 кГц.
Радио-модем DATARADIO T-96SR-F использует полудуплексную радиосвязь с разносом в рамках частотного поддиапазона 132-150, 150-174 МГц (VHF), 450-470 МГц (UHF). Поддерживает работу практически всех основных промышленных протоколов, включая ModBus и DNP 3.0.
Промышленный радиомодем T-96SR обеспечивает подключение ведущего или ведомого контролера. В радиосетях типа "звезда" может работать через базовый радиомодем T-Base или ретранслятор T-BaseR. Дуплексный режим работы реализуется за счет подключения к используемому дополнительного модема через дуплексер. Такая гибкая архитектура позволяет строить радиосети сбора данных в реальности любого масштаба на базе стандартного однотипного оборудования. Модем крепится на DIN рейку. Радиомодем полностью удовлетворяет требованиям стандарта ETSI 113-300.
Уникальным компонентом радиомодема является функция удаленной диагностики и настройки, позволяющая организовать централизованный контроль за ресурсами и состоянием сети. При этом предусмотрена возможность выполнения удаленной диагностики без вывода диагностируемого устройства из оперативного использования.
Основные технические характеристики
| Общие характеристики |
T-96SR-F (T-96SR-F/F) |
| |
ОВЧ |
УВЧ |
| Диапазон частот |
132-174 МГц |
380-512 МГц |
| Шаг сетки частот |
12,5 или 25 кГц |
| Класс излучения |
9K30F1D, 15K3F1D |
| Потребляемый ток: |
| - передача при 13,3 В |
1600 мA |
1800 мA |
| - прием при 13,3 В |
120 мA |
125 мA |
| Рабочее напряжение |
10-16 В |
| Рабочая температура |
-30 град. C до +60 град. C |
| Габаритные размеры |
11,4 (Ш) x 8,3 (Г) x 5,4 (В) см |
| Масса (в упаковке) |
540 г |
| Рабочий режим |
Симплекс или полудуплекс |
| Приемник |
| Стабильность частоты |
2,5 ppm |
1,5 ppm |
| Чувствительность |
0,35 µВ для соотношения сигнал/шум 12 дБ |
| Избирательность |
75 дБ @ 25 кГц, 65 дБ @ 12,5 кГц |
| Время атаки передатчика |
< 7 мс |
| Передатчик |
| Полоса пропускания без подстройки |
132-150: 18 МГц; |
450-470: 20 МГц; |
| |
150-174: 24 МГц |
другие: 16 МГц |
| Выходная мощность при напряжении 13,6 В |
Настраиваемая 1-5 Вт |
| Рабочий цикл |
50% @ 5 Вт, 30 с макс. время передачи |
| Стабильность частоты |
2,5 ppm |
1,5 ppm |
| Модем |
| Скорость |
4800, 9600 или 19200 (25 кГц) |
| Управление |
RTS-CTS (задержка до 30 мс при работе в режиме ретранслятора) |
| Вид модуляции |
DRCMSK |
|
|
