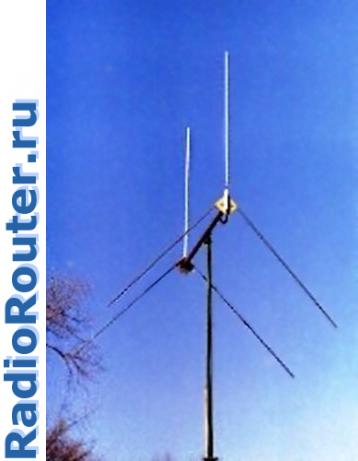

Базовая антенна "АКН-100" предназначена для работы в диапазоне «LOW BAND» и предназначена для радиосвязи в особо неблагоприятных условиях при сильно пересеченной местности, наличии радиопомех и сигналов сверхпрохождения. Антенна используется в качестве стационарной приемопередающей антенны в транковых системах, простых симплексных сетях радиосвязи диапазона частот 33…57,5 МГц.
Замена штатной антенны раций "ЛЕН" и других на антенну АКН-100 позволяет значительно улучшить
радиус передачи радиостанций. Вследствие направленности антенны соответствующей ее ориентацией можно уменьшить сторонние помехи, мешающие приему. Антенна имеет повышенный коэффициент усиления (около 5 дб по отношению к стационарной антенне 1/4 Lambda), что позволяет увеличить дальность действия в 1,5 – 2 раза в направлении абонента.
Антенны снабжены монтажным комплектом под крепление на мачту. Кабель поставляется отдельно. По желанию заказчика антенна может быть укомплектована различными высокочастотными разъемами и видами кабеля произвольной длины.
Комплектность
1. Антенна с креплением на мачту.
2. Инструкция.
3. Упаковка.
Установка и техническое обслуживание
Для получения наибольшей дальности радиосвязи необходимо устанавливать антенну как можно выше в вертикальном положении. Конец антенны необходимо направить в сторону принимающего корреспондента. Высокочастотный кабель для подключения антенны требует аккуратного обращения, его нельзя перегибать и оставлять незакреплённым на длинном промежутке.
Антенна выполнена с применением устойчивых к внешним атмосферным воздействиям материалов, имеет цельнометаллическую несущую траверсу и в регулярном техническом обслуживании не нуждается.
Технические характеристики
| Тип антенны |
направленная, приемо-передающая,
волновой канал 2 элемента |
| Рабочий диапазон частот |
33…57 МГц |
| Входное сопротивление |
50 Ом |
| Коэффициент усиления |
5 дБ |
| Подавление обратного излучения |
7дБ |
| КСВ в рабочем диапазоне частот |
не более 1,5 |
| Макс. подводимая мощность |
100Вт |
| Грозозащита |
да (обеспечивается конструкцией антенны) |
| Крепление к мачте |
с помощью двух хомутов |
| Поляризация |
вертикальная |
| Материал для изготовления антенны (кроме траверсы антенны) |
алюминиевый сплав Д16Т, d 16мм |
| ВЧ разъем |
СР50-165 (PL-259) |
| Диаметр мачты |
25-50 мм |
| Допустимая ветровая нагрузка |
до 100 км/ч |
| Масса |
6,5 кг |
| Габаритные размеры, мм |
от (4500мм х 1800мм) - 33 МГц
до (2600мм х 1100мм) – 57МГц |
|
